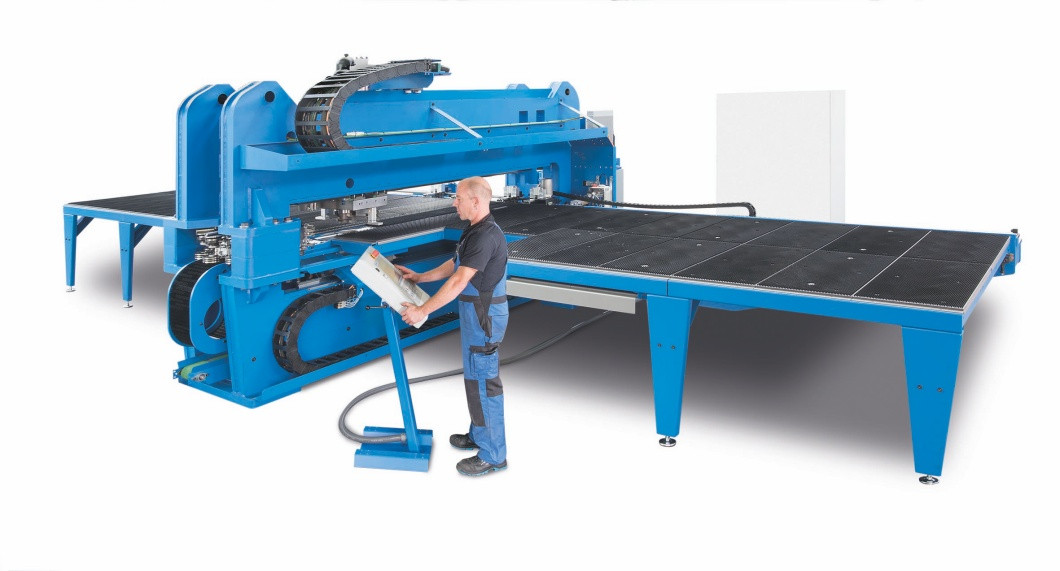

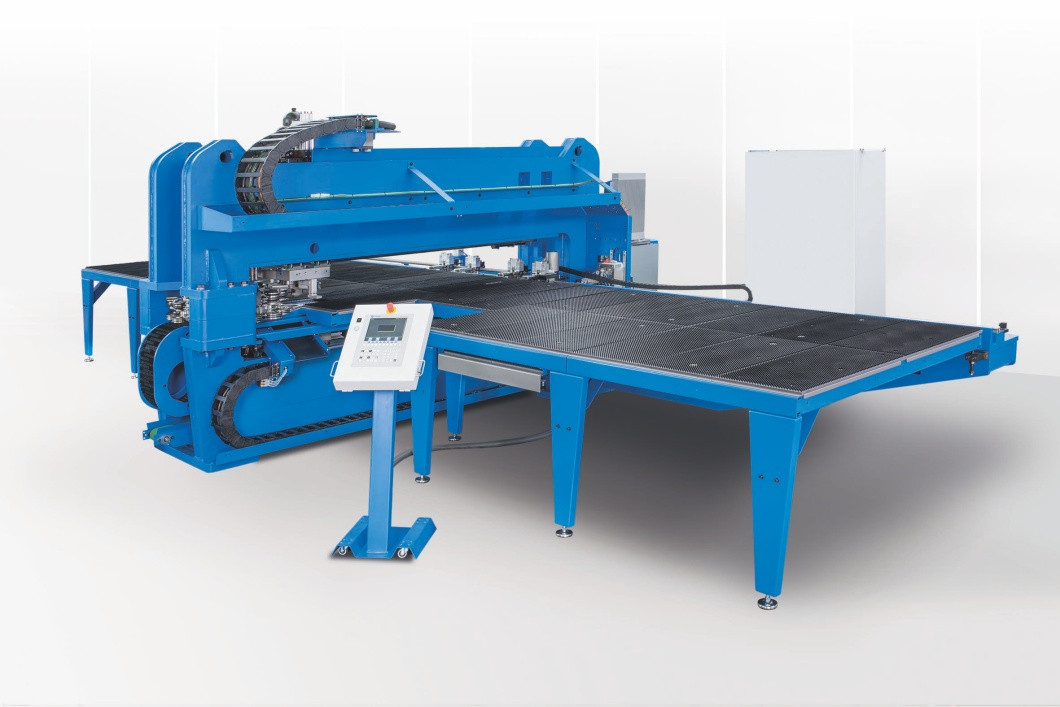

ВЕРСТАТ Boschert 4020

ВЕРСТАТ Boschert 4020 – новий вирубний верстат доповнює перевірену серію MultiPunch і спеціально розроблений для обробки листів так званого суперформату 2,000 x 4,000 міліметрів. Завдяки універсальній пробивній голівці 4020 забезпечує гнучкість і двостороннє формування листового металу товщиною до 6 мм. Для цього доступне зусилля пробивання до 28 тонн. О-подібна рама забезпечує необхідну стабільність. BOSCHERT 4020 оснащений швидким дванадцятипозиційним пристроєм зміни інструменту, що скорочує час простою. Машина може бути розширена різними способами. Наприклад, BOSCHERT 4020 може бути оснащений різьбонарізним пристроєм або волоконним лазером з максимальною потужністю 4 кіловати. Це дає користувачеві безліч інших можливостей для обробки листового металу.

Опис (Брошура)

Особливості

Розмір листа до суперформату 2000 x 4000 м
Інструменти до розміру Trumpf 3 (Ø 105 мм)
Гнучке формування зверху і знизу (активна матриця)
Стабільна О-подібна рама
12-позиційний пристрій автоматичної зміни інструменту
Лоток для деталей штампувальної машини розміром до 400 x 2000 мм
Система сортування для дрібних деталей до 150 x 150 мм
Розширювані опції / нарізання різьби / зварювання шпильок
Перепозиціонування для листів довжиною до 9999 мм
Система волоконного лазерного різання потужністю до 4 кВт можна комбінувати

Технічні характеристики

Робоча зона 4020 4000 x 2000 мм Вантажопідйомність Макс. товщина листа Виберіть затискачі для товщини матеріалу 7 мм (1/4") або 12,7 мм (1/2") Макс. довжина листа 9999 мм шляхом перестановки Макс. потужність гідравлічного штампування 280 кН Макс. вага заготовки 400 кг Швидкості Макс. швидкість позиціонування по осі X 75 м/хв Макс. швидкість позиціонування по осі Y 75 м/хв Одночасна X та Y 106 м/хв Макс. Ходи HDE Hydr. 800 ходів/хв Інструменти Система Trumpf Максимальний діаметр пробивання 105 мм або будь-яка форма в межах 105 мм Точність осей під час пробивання Різниця позиціонування + - 0,10 мм Повторюваність + - 0,03 мм Потреба в просторі та вага 4020 9.400 x 6.500 x 2.600 мм Вага 18000 кг Електричні характеристики Електрична потужність підключення 25 кВА Гідравлічний двигун 15 кВт Електроспоживання при товщині листа 2 мм Безперервна робота 7,7 кВт/год Електроспоживання при товщині листа 4 мм Безперервна робота 8,75 кВт/год Необхідний запобіжник 3 x 35 A Пневматичне з'єднання, тиск мін. 4 бар
