Особливості

• Автоматичне змащення інструменту служить для збільшення терміну служби інструменту при різанні нержавіючої сталі (VA) і зменшує задирки на кромках в алюмінії
• Переміщення до 10 метрів і переміщення затискачів без контакту з листом. 2 міцних затискача для листів вагою до 200 кг (з можливістю розширення до 4-х затискачів) Стандартна потужність до 7 мм або 12,7 мм за потреби. (Стандарт)
• Піскоструминна, стійка до корозії поверхня в стандартній комплектації. Також доступні кульки в столі для більш важких листів і легкого переміщення, щітки в столі для тонких або чутливих до подряпин листів
• Вакуумна очистка

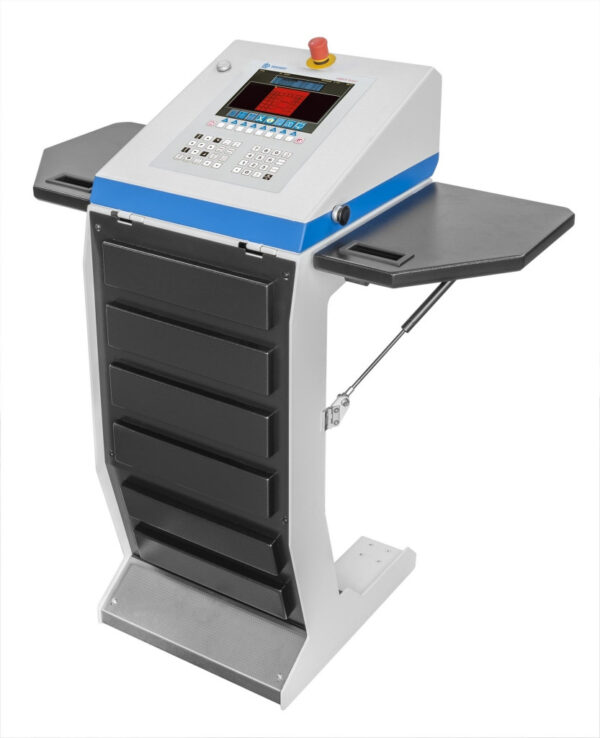

• Програмне забезпечення CNC/CAD для імпорту DXF-файлів на машинну мову, розрахунок часу пробивання, графічне моделювання
• Висікання до 800 ударів / хв з інтегрованим масляним охолодженням
• Програмована зміна положення затискачів для швидшого налаштування верстата
• Пристосування для нарізання та свердління різьблення M3 до M12 та менших отворів у товстих листах
• Маркувальний пристрій для маркування деталей 10 різними шрифтами

Технічні характеристики

Робоча зона Компакт 750х2000 1 810 х 2080 мм Компакт 1000х2000 1060 х 2080 мм Компакт 1250х2000 1310 х 2080 мм Компакт 1500x3000 1560 x 3080 мм Продуктивність Макс. товщина листа 12,7 мм отвір затискача / Revotool 6 мм 2 Макс. довжина листа 9999 мм при перестановці Макс. гідравлічна сила штампування 280 кН (опція 400 кН) Макс. вага заготовки 200 кг Швидкості Макс. швидкість позиціонування Осі X 60 м/хв Макс. швидкість позиціонування Y-вісь 30 м/хв одночасне X та Y 67 м/хв Макс. ходи стандартні гідравлічні 250 ходів/хв Макс. ходи швидкі гідравлічні 800 ходів/хв Інструменти Система інструментів Trumpf Макс. діаметр штампування 105 мм або будь-якої форми в межах 105 мм Revotool 4 / 6 / 7 & 8 станцій Час зміни інструменту 2-4 сек. Revotool 15 сек. вручну Точність осей під час пробивання Різниця позиціонування + - 0,10 мм Повторюваність + - 0,03 мм Потреба в просторі та вага Компактний 750x2000 4050 x 4000 x 2110 мм вага 7400 кг Компактний 1000х2000 4050 x 4500 x 2110 мм вага 9200 кг Компакт 1250x2000 4050 x 5000 x 2110 мм вага 10500 кг Електричні характеристики стандартний гідр. / швидкий гідр. Електрична потужність підключення 20 / 25 кВА Гідравлічний двигун 4,8 / 11 кВт Електроспоживання товщина листа 2 мм безперервна робота 4,9 / 7,7 кВт/год Електроспоживання при товщині листа 4 мм безперервна робота 5,4 / 8,75 кВт/год Необхідний запобіжник 3 x 25 A / 3 x 35 A Пневматичне з'єднання, тиск мін. 4 бар Гідравлічне масло 115 / 160 літрів
