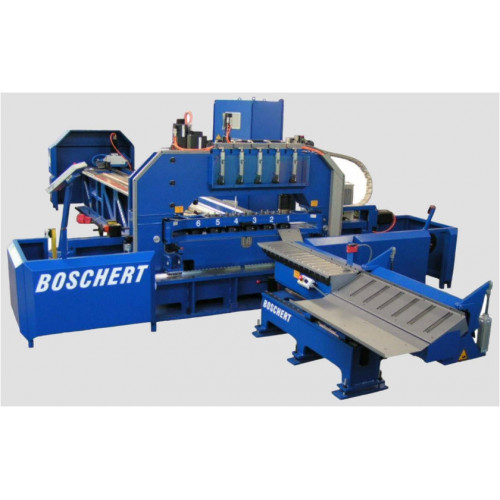

ВЕРСТАТ Boschert CU-WK II

ВЕРСТАТ Boschert CU-WK II призначений для ефективного штампування мідних прутків. Оснащений пробивним верстатом з ЧПУ з 5-ма головками та інструментальною системою AMADA (станція D). Штампування мідних прутків довжиною до 6 м і шириною від 15 мм до 250 мм. Система подачі відбувається за допомогою 3 затискачів, що забезпечує повну обробку з мінімальною кількістю відходів. Цей пристрій подачі спирається на швидкий рейковий привід і серводвигун змінного струму, який гарантує точність повторення плюс мінус 0,05 мм. Гідравлічний притиск матеріалу по осі y перед штампуванням забезпечує обробку без згинання готових деталей.

Опис (Брошура)

Особливості

Система розвантаження
Зручне графічне програмне забезпечення
Автоматичне видалення відходів
Передня опора столу
Програмне забезпечення CNC/KAD для імпорту файлів DXF
Додаткова головка з кріпленням для загвинчування та свердління типу "Suhner"

Технічні характеристики

Максимальні розміри заготовки Довжина 6000 мм Ширина 15-250 мм Товщина 1-15 мм Зусилля пробивання 2 x 400 KN + 3 x 280 KN Швидкості Макс. вісь 60 м/хв Макс. хід за хвилину 150 Інструментальне оснащення Кількість інструментальних станцій 5 Макс. Кількість пробивних інструментів 15 Пристрій для нарізання різьблення Товстий револьверний інструмент спеціальної довжини Макс. Діаметр 76,2 мм Мультитул 4-позиційний з кожною 2 x 31,7 + 2 x 12,7 мм Мультиінструмент 6-позиційний з 6 x 12,7 мм Точність осей під час пробивання Точність позиціонування + - 0,10 мм Повторюваність + - 0,05 мм Потреба в просторі та вага 1 Довжина 11500 мм Ширина 5000 мм Висота 2100 мм Вага 13.000 кг Електричні характеристики Електрична потужність підключення 30 кВА Гідравлічний двигун 11 кВт Необхідний запобіжник 3 x 35 A Пневматичне значення підключення 4 бар Гідравлічне масло 160 літрів
